AIJGO-22LCD Személyi földelés teszter
Az AIJGO-22LCD egy könnyen használható személyi földelés teszter, ESD védett területre (EPA-ra) való belépést megelőző ellenőrzéshez. Magas teherbírású konstrukció, jó választás lehet, amennyiben a nagyszámú belépések miatt a gyorsaság és a biztonság fontos tényező. LIGHT BAR rendszerrel ellátott teszter – az ilyen AIJGO termékek acél érintőgombbal rendelkeznek, a mért eredményeket LED fényekkel jelzik.
AIJGO-22LCD SZEMÉLYI FÖLDELÉS TESZTER
LCD KIJELZŐVEL ÉS DUÁL LÁBELEKTRÓDÁVAL
| A TERMÉKRŐL |
- Teszter ESD védett területre (EPA-ra) való belépést megelőző személyi földelés ellenőrzéshez
- Lábbeli rendszer és csuklópánt/földelhető ESD köpeny rendszer tesztelése egy időben
- Használható földelhető ESD köpeny rendszer tesztelésére is
- Teszteredmény jelzése LCD kijelzőn, LED fénnyel és hangjelzéssel
- Választható tesztmódok: Csak lábbeli rendszer teszt, vagy lábbeli rendszer és csuklópánt/földelhető ESD köpeny rendszer kombinált teszt
- Kijelentjük, hogy az AIJGO-22LCD termék megfelel az IEC 61340-5-1 és az ANSI/ESD S20.20 szabványok követelményeinek, valamint a 2001/95/EC direktívának (általános termékbiztonság).
- Kizárólag beltéri használatra

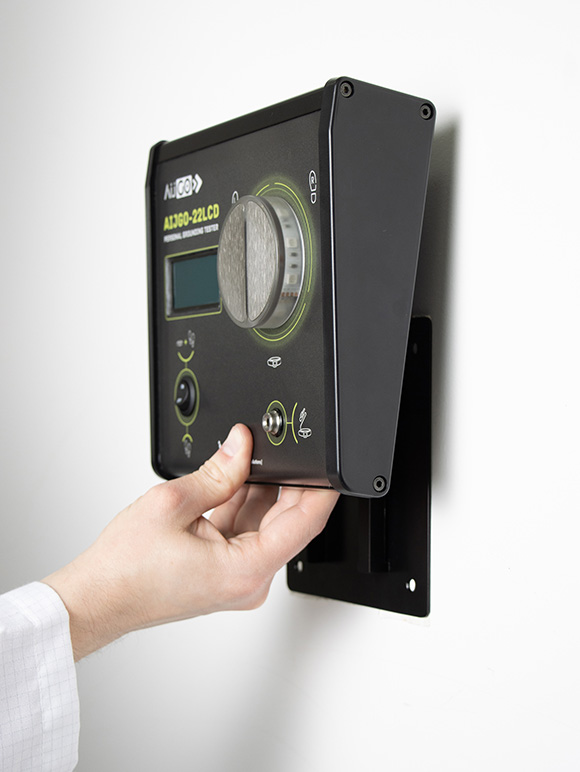

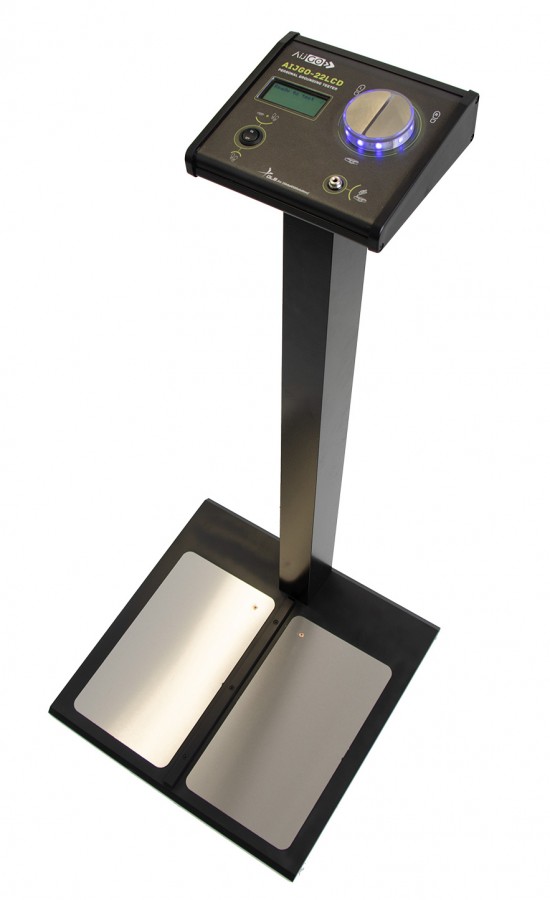

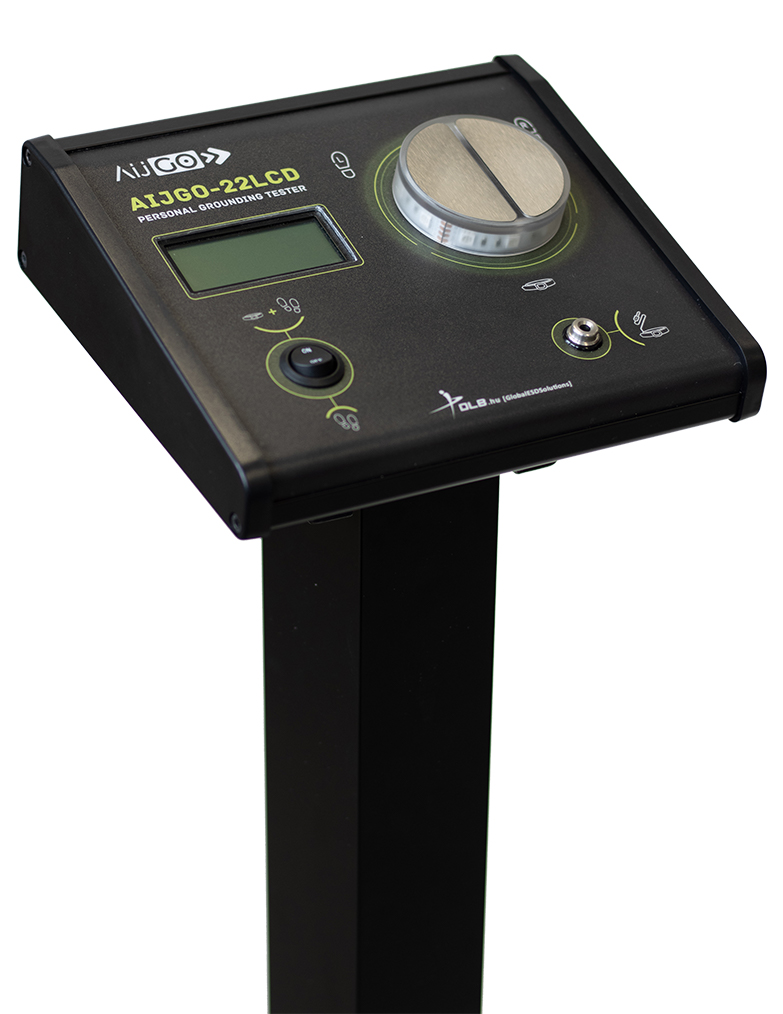

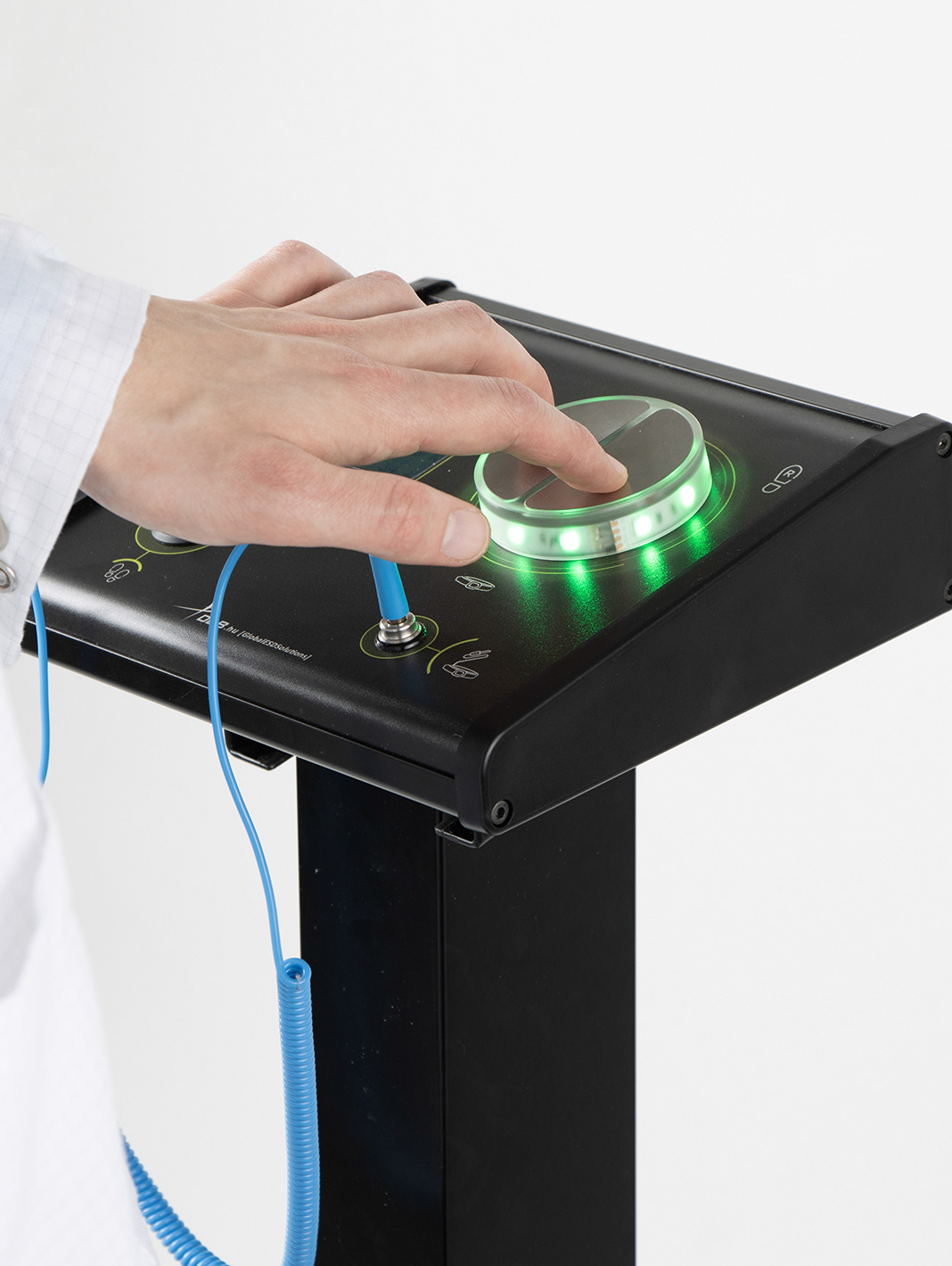

Az AIJGO-22LCD egy könnyen használható személyi földelés teszter, ESD védett területre (EPA-ra) való belépést megelőző ellenőrzéshez. Magas teherbírású konstrukció, jó választás lehet, amennyiben a nagyszámú belépések miatt a gyorsaság és a biztonság fontos tényező. LIGHT BAR rendszerrel ellátott teszter – az ilyen AIJGO termékek acél érintőgombbal rendelkeznek, a mért eredményeket LED fényekkel jelzik. A bejárat szabályozásának megfelelően változtatható a teszt típusa: csak lábbeli rendszer teszt vagy lábbeli rendszer és csuklópánt/földelhető ESD köpeny rendszer kombinált teszt. A duál lábelektródának köszönhetően a teszter egyidejűleg méri kézhez képest a jobb és a bal láb ellenállását. A beépített LCD kijelzőn a tesztet követően megjelennek a mért értékek. A teszter a relé kimenet segítségével kapuhoz csatlakoztatható (pl. forgóvillás beléptető kapuhoz, lengőkapuhoz, stb.). Beüzemelhető beléptető kapura, asztalra, falra vagy állványra szerelve is.
A tesztert gyártói kalibrációs jegyzőkönyvvel, duál lábelektródával, tartólemezzel és univerzális tartóval együtt szállítjuk.
CE nyilatkozat
Kijelentjük, hogy az AIJGO-22LCD termék megfelel az IEC 61340-5-1 és az ANSI/ESD S20.20 szabványok követelményeinek, valamint a 2001/95/EC direktívának (általános termékbiztonság).
Figyelmeztetés
A készülék maximum 100 V feszültségen, maximum 20 µA, vagy az alatti hatásos kimenő teljesítményt képes leadni, 2-4 másodpercig, 0,5 másodperces ciklusonként. Ezért beültetett elektronikus készülékkel (pl.: inzulinpumpa, szívritmus-szabályozó, stb.), valamint ismert vagy akut szívritmuszavarokkal és a szív egyéb ingerképzési és -vezetési zavaraival, rohammal járó betegségekkel (pl. epilepszia) rendelkező személynek a készülék használatát megelőzően konzultálnia szükséges kezelőorvosával.
| TECHNIKAI ADATOK |
A teszter által elfogadhatónak jelzett ellenállásértékek
| Lábbeli rendszer mérésénél alapértelmezett beállítás | 100 KΩ – 100 MΩ A teszter alján található piros kapcsolóval beállítható 35 MΩ felső érték is. Korábban használttól eltérő határérték beállítása után azonban újra kell indítani az eszközt, hogy életbe lépjen a változtatás. |
| Csuklópánt/földelhető ESD köpeny csatlakozás | 750 KΩ – 35 MΩ |
| Tesztfeszültség | 100V DC |
| Csuklópánt/földelhető ESD köpeny csatlakozás | 10 mm patentes, 4 mm banándugós kombinált csatlakozóval |
| Tápegység | 12 V DC |
| Relé kimenetek | 0,5 A/60 V Pass relé (Normally Open), zöld vezetékkel Fail relé (Normally Open), piros vezetékkel |

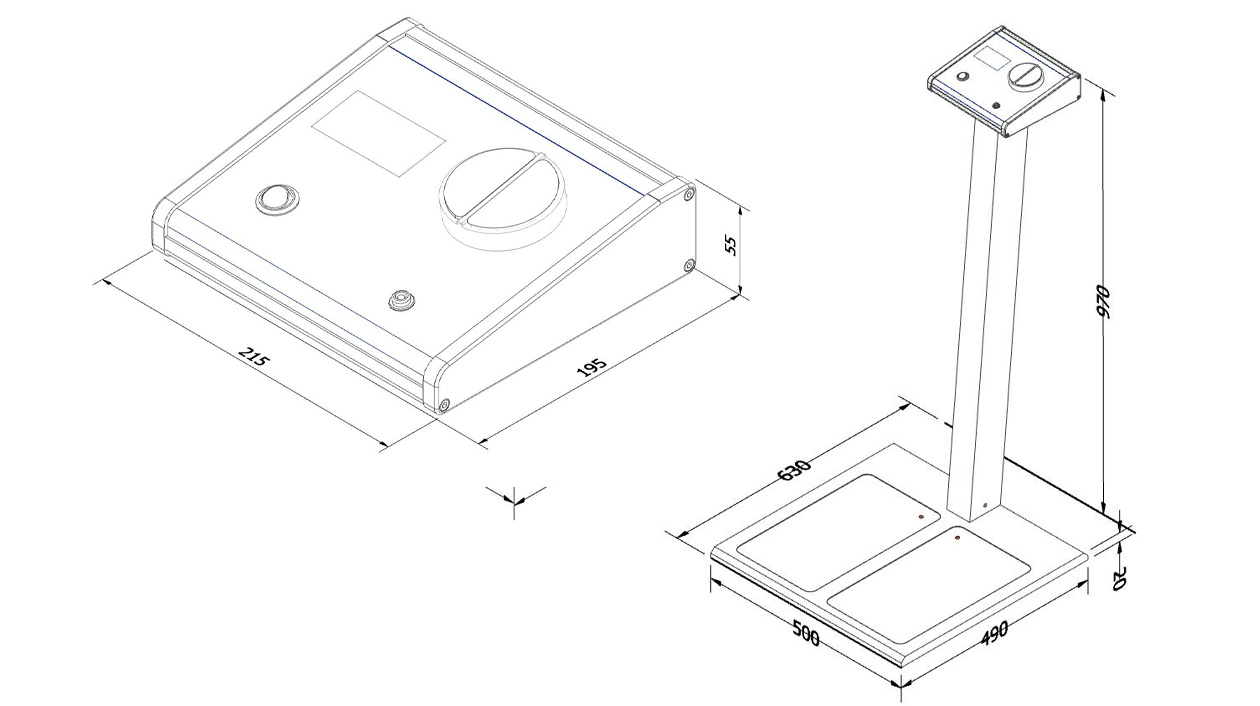

| Méretek | 215 x 195 x 55 mm (teszter), 500 x 630 x 970 mm (teszter+állvány, duál lábelektródával, összeszerelve), kiemelkedik az érintőgomb ezen felül belőle, a teszter 14 centiméterrel lóg túl hátrafelé a platformon. A platform mérete önmagában (állványos teszterhez tartozó verzió esetén): 500 x 490 x 20 mm Az állvány dőlésszöge: 5o |

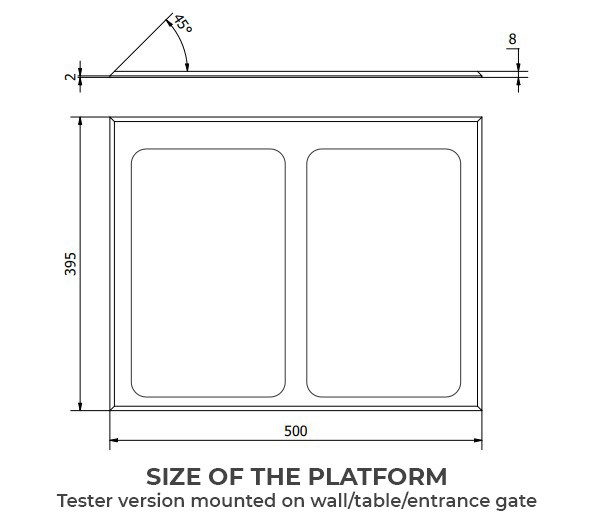

Tartólemez méretek
| AJÁNLATKÉRÉS |
| CIKKSZÁM | LEÍRÁS | |
|---|---|---|
| AIJGO-22LCD | Személyi földelés teszter LCD kijelzővel, duál lábelektródával, tartólemezzel és univerzális tartókonzollal | {AIJGO-22LCD} |
| AIJGO-STA | Állvány AIJGO teszterhez | {AIJGO-STA} |
