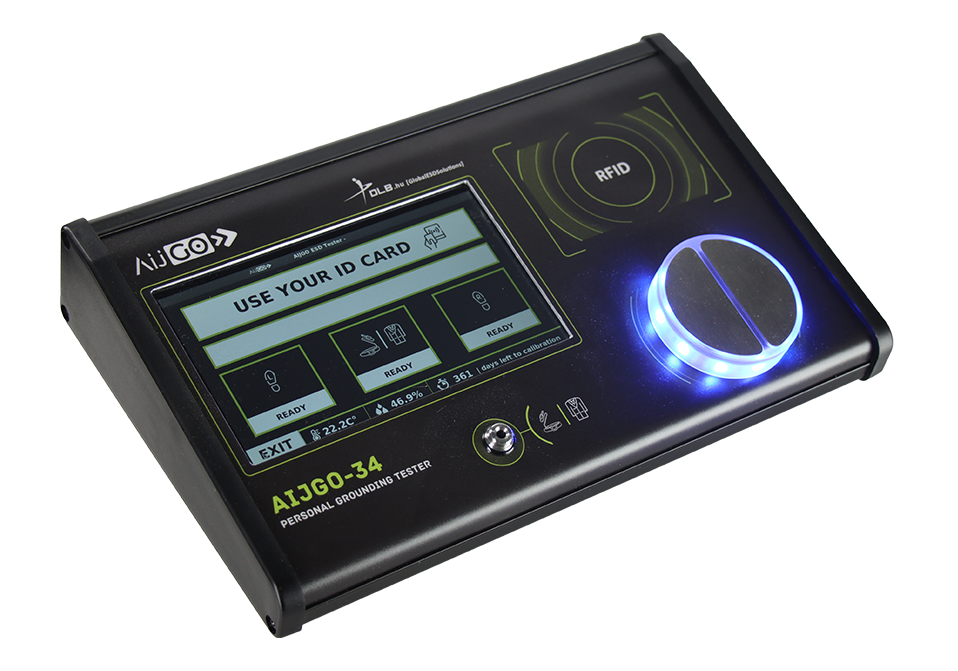

AIJGO-34 Személyi földelés teszter

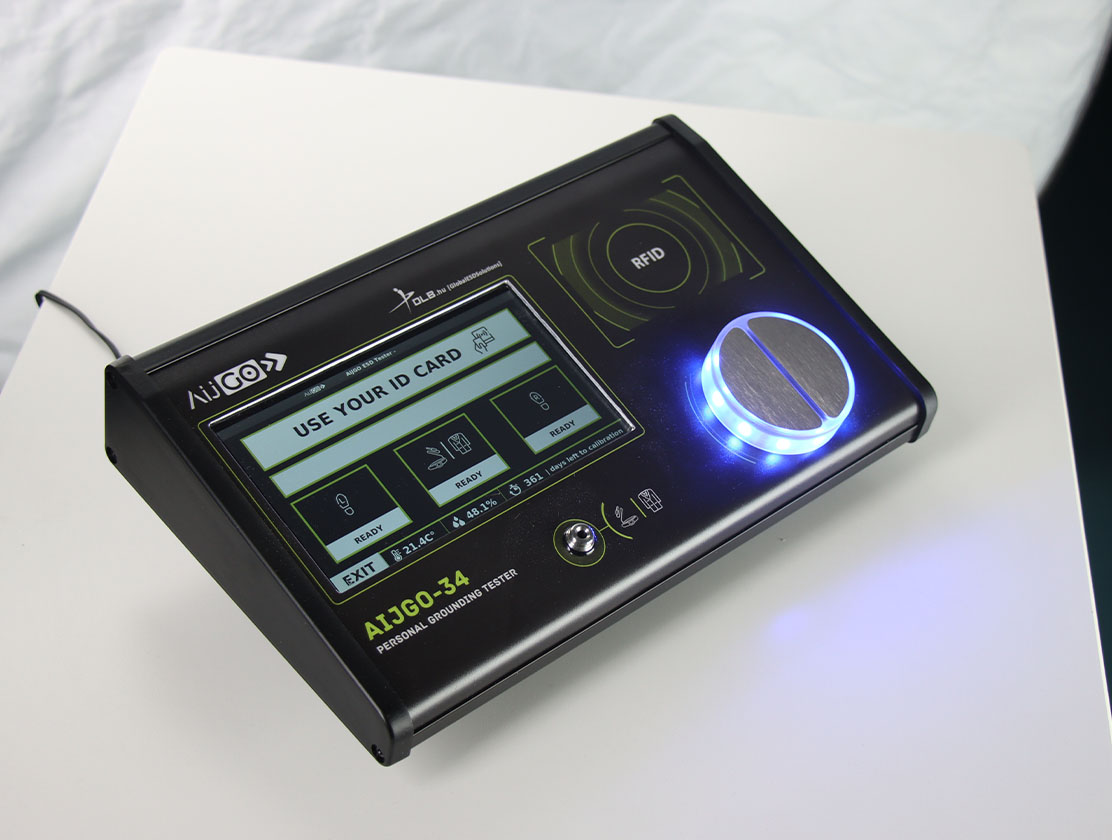

Az AIJGO-34 személyi földelés teszter ESD védett területre (EPA-ra) való belépést megelőző ellenőrzéshez. Jó választás lehet, hogyha a belépő személyeket azonosítani szeretnék. LIGHT BAR rendszerrel ellátott teszter – az ilyen AIJGO termékek acél érintőgombbal rendelkeznek, a mért eredményeket LED fényekkel jelzik. COMFORT rendszerű termék – az ilyen AIJGO eszközök érintőgombos és RFID olvasós konstrukciók, RFID kártya szükséges a használatukhoz, amely tartalmazza az alkalmazandó teszt típusát.

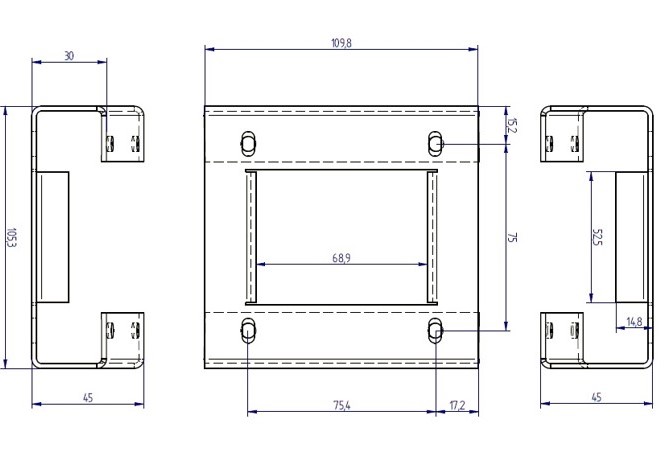

A tesztert gyártói kalibrációs jegyzőkönyvvel, duál lábelektródával, tartólemezzel és univerzális tartóval együtt szállítjuk.
AIJGO-34 SZEMÉLYI FÖLDELÉS TESZTER
DUÁL LÁBELEKTRÓDÁVAL, RFID OLVASÓVAL, LCD KIJELZŐVEL ÉS OPERÁCIÓS SZOFTVERREL
| A TERMÉKRŐL |
- Teszter ESD védett területre (EPA-ra) való belépést megelőző személyi földelés ellenőrzéshez
- Lábbeli rendszer és csuklópánt/földelhető ESD köpeny rendszer tesztelése egy időben
- Használható földelhető ESD köpeny tesztelésére is
- Teszteredmény jelzése LCD kijelzőn, LED fénnyel és hangjelzéssel
- Kizárólag beltéri használatra
Az AIJGO-34 személyi földelés teszter ESD védett területre (EPA-ra) való belépést megelőző ellenőrzéshez. Jó választás lehet, hogyha a belépő személyeket azonosítani szeretnék. LIGHT BAR rendszerrel ellátott teszter – az ilyen AIJGO termékek acél érintőgombbal rendelkeznek, a mért eredményeket LED fényekkel jelzik. COMFORT rendszerű termék – az ilyen AIJGO eszközök érintőgombos és RFID olvasós konstrukciók, RFID kártya szükséges a használatukhoz, amely tartalmazza az alkalmazandó teszt típusát.
Ez utóbbi lehet:
- Lábbeli rendszer teszt
- Csuklópánt/földelhető ESD köpeny rendszer teszt
- Lábbeli rendszer és csuklópánt/földelhető ESD köpeny rendszer kombinált teszt
- VIP teszt. A teszt a kártya beolvasása után kezdődhet el.

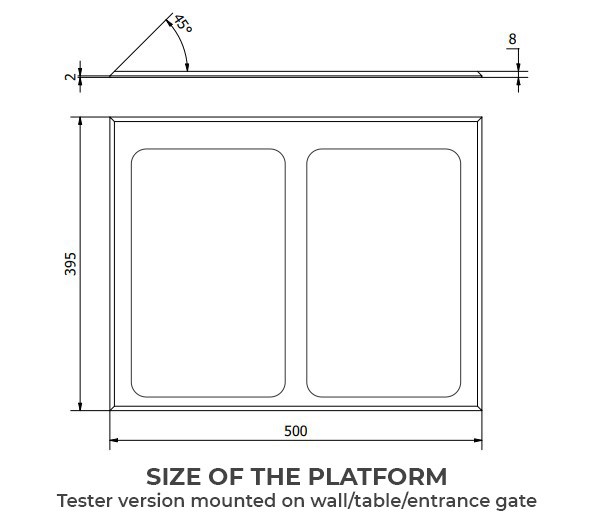

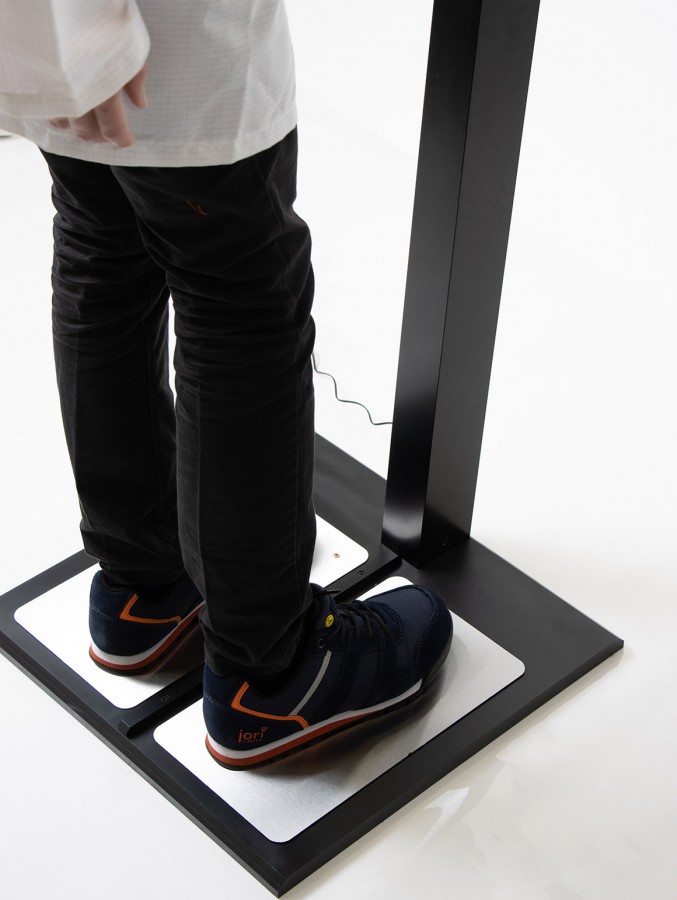

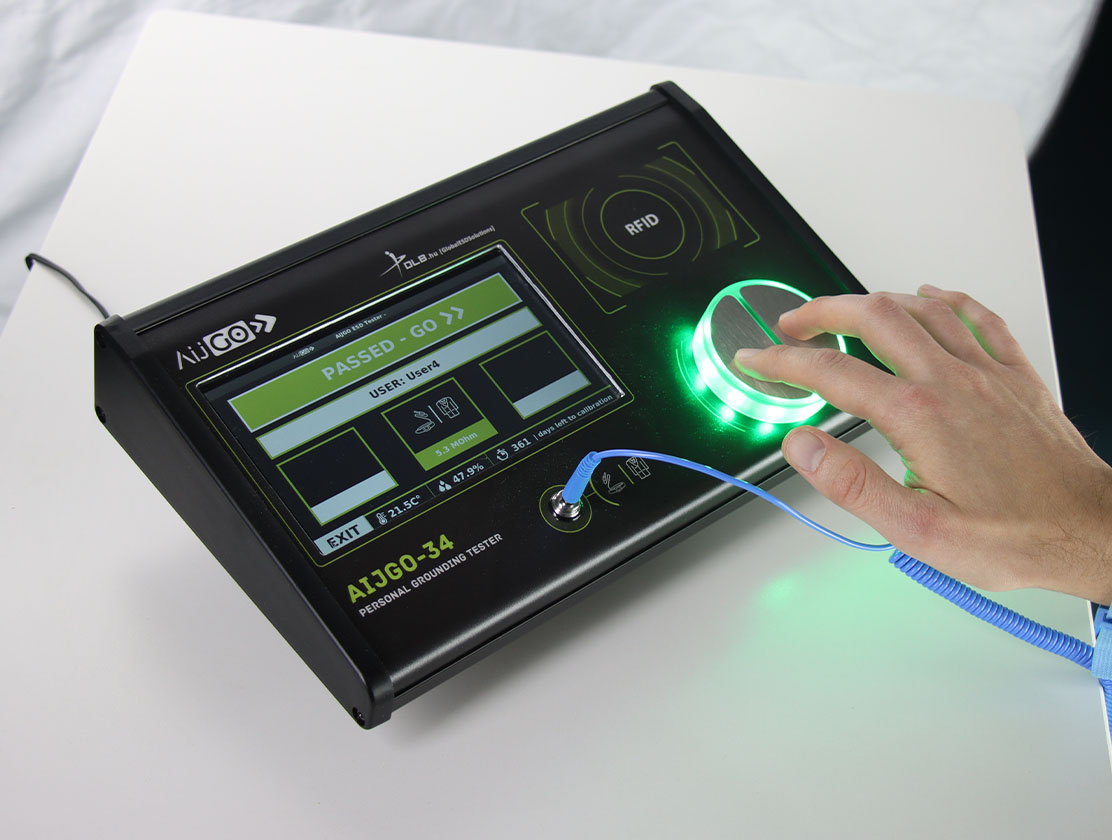

A duál lábelektródának köszönhetően a teszter egyidejűleg méri kézhez képest a jobb és a bal láb ellenállását. A beépített LCD kijelzőn a tesztet követően megjelennek a mért értékek. A mért eredményeket az eszköz belső SD kártyán tárolja. A teszter egy relé csatlakozó segítségével kapuhoz csatlakoztatható (pl. forgóvillás beléptető kapuhoz, lengőkapuhoz, stb.). Beüzemelhető beléptető kapura, asztalra, falra vagy állványra szerelve is.
Lehetséges annak a beállítása is, hogy az érintőgomb érintése nélkül is lehessen tesztet végezni, de RFID kártya használatára ilyen esetben is szükség van.
Lehetséges annak a beállítása is, hogy az érintőgomb érintése nélkül is lehessen tesztet végezni, de RFID kártya használatára ilyen esetben is szükség van.
A terméket operációs szoftverrel együtt szállítjuk, amivel önálló működésre alkalmas. Igény esetén PieManager nevű management szoftver is vásárolható hozzá, amelynek segítségével LAN hálózaton keresztül konfigurálható, a mért eredmények, a rögzített adatok a program segítségével kinyerhetők. A rendszer tesztmódszert rendel a felhasználókhoz és kezeli azok azonosítási adatait. A belépési adatokat .csv fájlként menti (kompatibilis Excel-lel és szövegszerkesztővel is), automatikusan naplózza a napi eseményeket.
Ajánlott és elegendő csak egy management szoftver vásárlása, amennyiben több tesztert vásárolnak és azokat hálózatba kötik. Több management szoftver több teszterrel együttes vásárlása és hálózatban történő használata esetén zavar alakulhat ki a kommunikációban, a rendszer működésében. Hogyha több teszterről van szó, de ezeket nem kötik hálózatba, hanem különállóként használják, akkor viszont eszközönként vásároljanak külön-külön szoftvert a LAN hálózaton keresztüli konfiguráláshoz és adatkinyeréshez! A tesztert gyártói kalibrációs jegyzőkönyvvel, duál lábelektródával, tartólemezzel és univerzális tartóval együtt szállítjuk.
CE nyilatkozat
Kijelentjük, hogy az AIJGO-34 termék megfelel az IEC 61340-5-1 és az ANSI/ESD S20.20 szabványok követelményeinek, valamint a 2001/95/EC direktívának (általános termékbiztonság).
Figyelmeztetés
A készülék maximum 100 V feszültségen, maximum 20 µA, vagy az alatti hatásos kimenő teljesítményt képes leadni, 2-4 másodpercig, 0,5 másodperces ciklusonként. Ezért beültetett elektronikus készülékkel (pl.: inzulinpumpa, szívritmus-szabályozó, stb.), valamint ismert vagy akut szívritmuszavarokkal és a szív egyéb ingerképzési és -vezetési zavaraival, rohammal járó betegségekkel (pl. epilepszia) rendelkező személynek a készülék használatát megelőzően konzultálnia szükséges kezelőorvosával.
| TECHNIKAI ADATOK |
A teszter által elfogadhatónak jelzett ellenállásértékek
| Lábbeli rendszer mérésénél alapértelmezett beállítás | 100 KΩ – 100 MΩ Beállítható 35 MΩ felső érték is, ezzel kapcsolatban a PieManager management szoftver leírásában talál információkat |
| Csuklópánt/földelhető ESD köpeny csatlakozás | 750 KΩ – 35 MΩ |
| Operációs rendszer | Linux Raspbian |
| A teszter LAN hálózaton keresztül konfigurálható, RJ45 kábellel | |
| Tesztfeszültség | 100V DC |
| Csuklópánt/földelhető ESD köpeny csatlakozás | 10 mm patentes, 4 mm banándugós kombinált csatlakozóval |
| Tápegység | 12 V DC |
| Relé kimenetek | 0,5 A/60 V Pass relé (Normally Open), zöld vezetékkel Fail relé (Normally Open), piros vezetékkel |

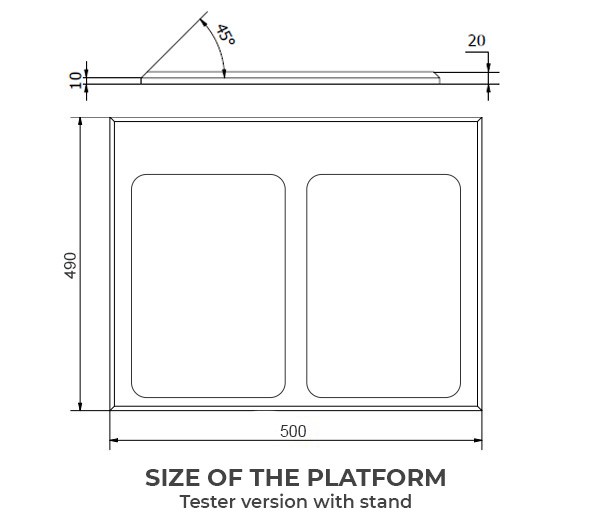

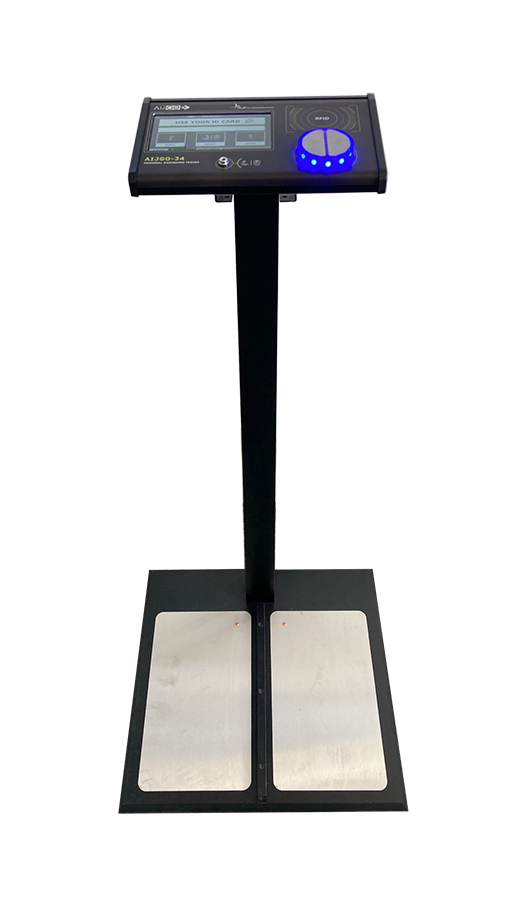

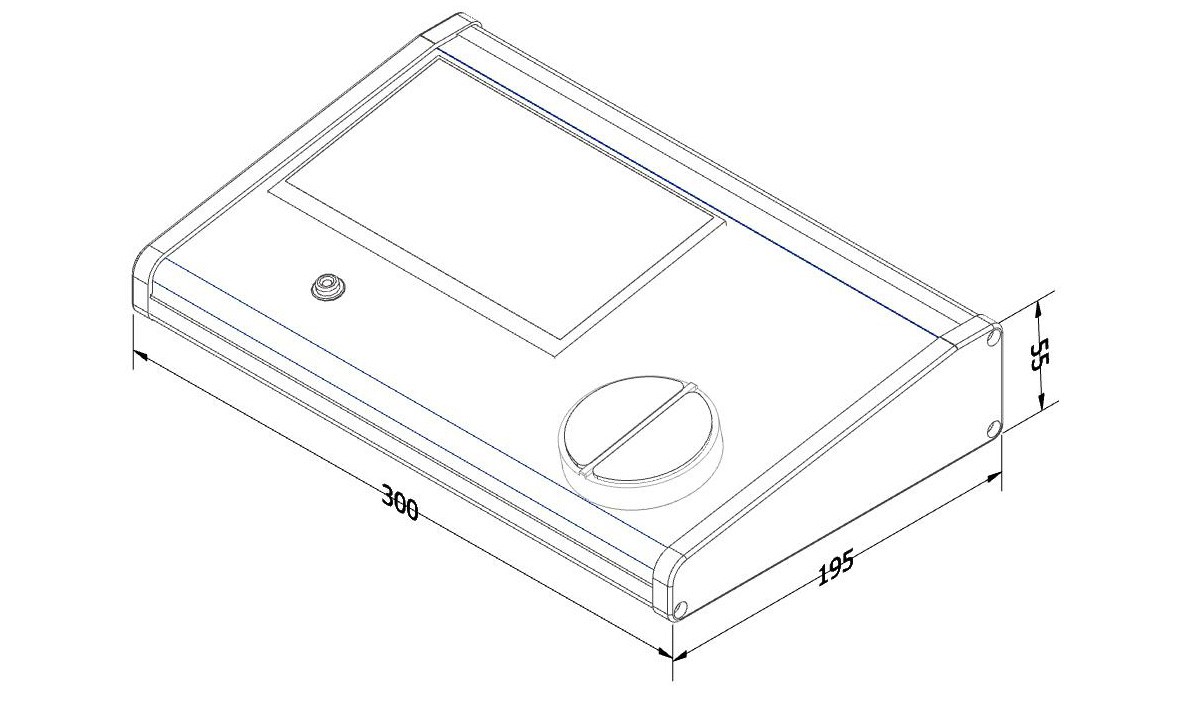

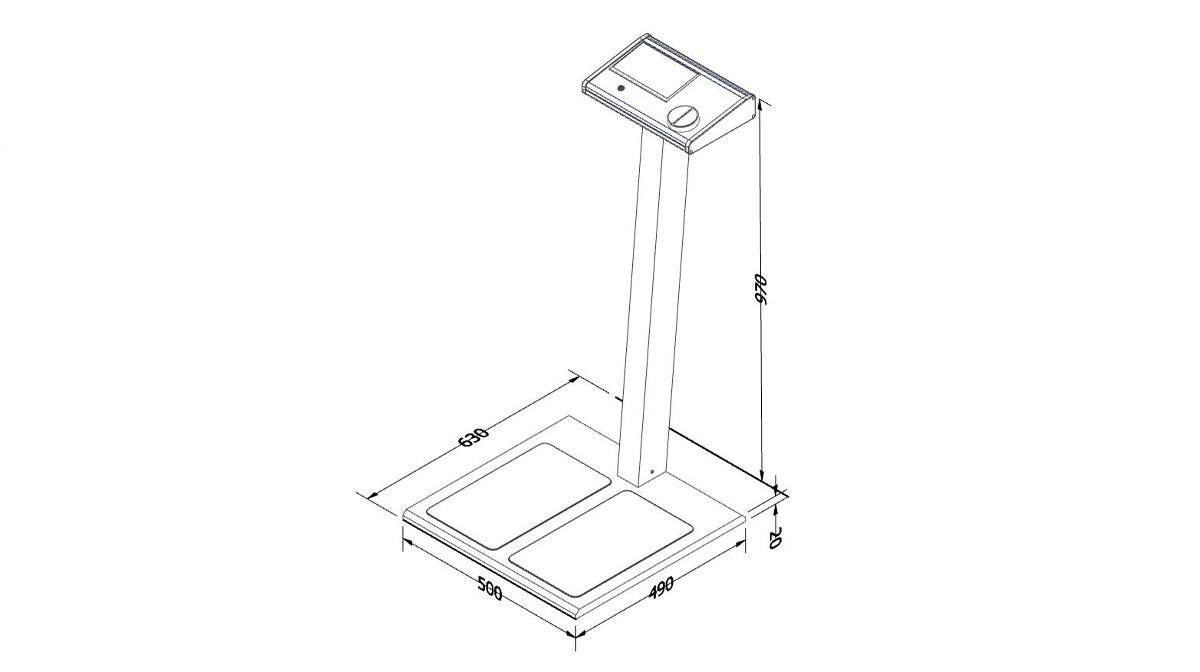

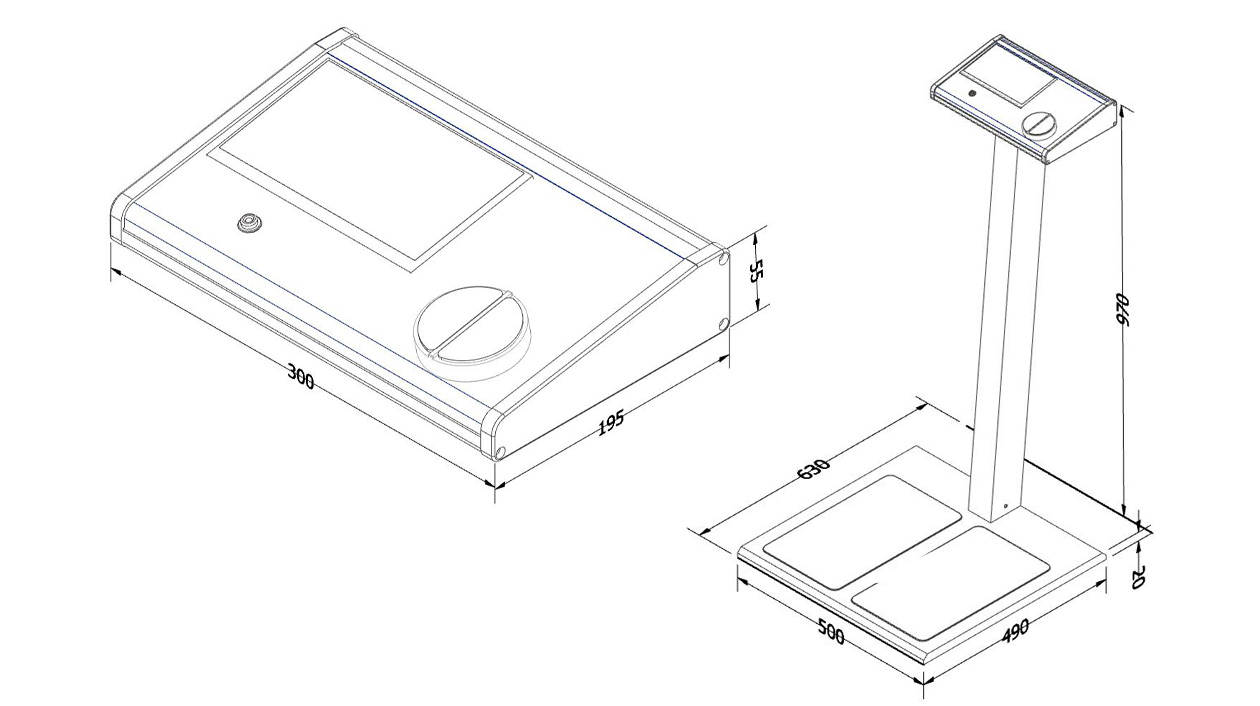

| Méretek | 300 x 195 x 55 mm (teszter), 500 x 630 x 970 mm (teszter+állvány, duál lábelektródával, összeszerelve) kiemelkedik belőle ezen felül az érintőgomb és az RFID olvasó, a teszter állványra szerelve 14 centiméterrel lóg túl hátrafelé a platformon. A platform mérete önmagában (állványos teszterhez tartozó verzió esetén): 500 x 490 x 20 mm. Az állvány dőlésszöge: 5o |

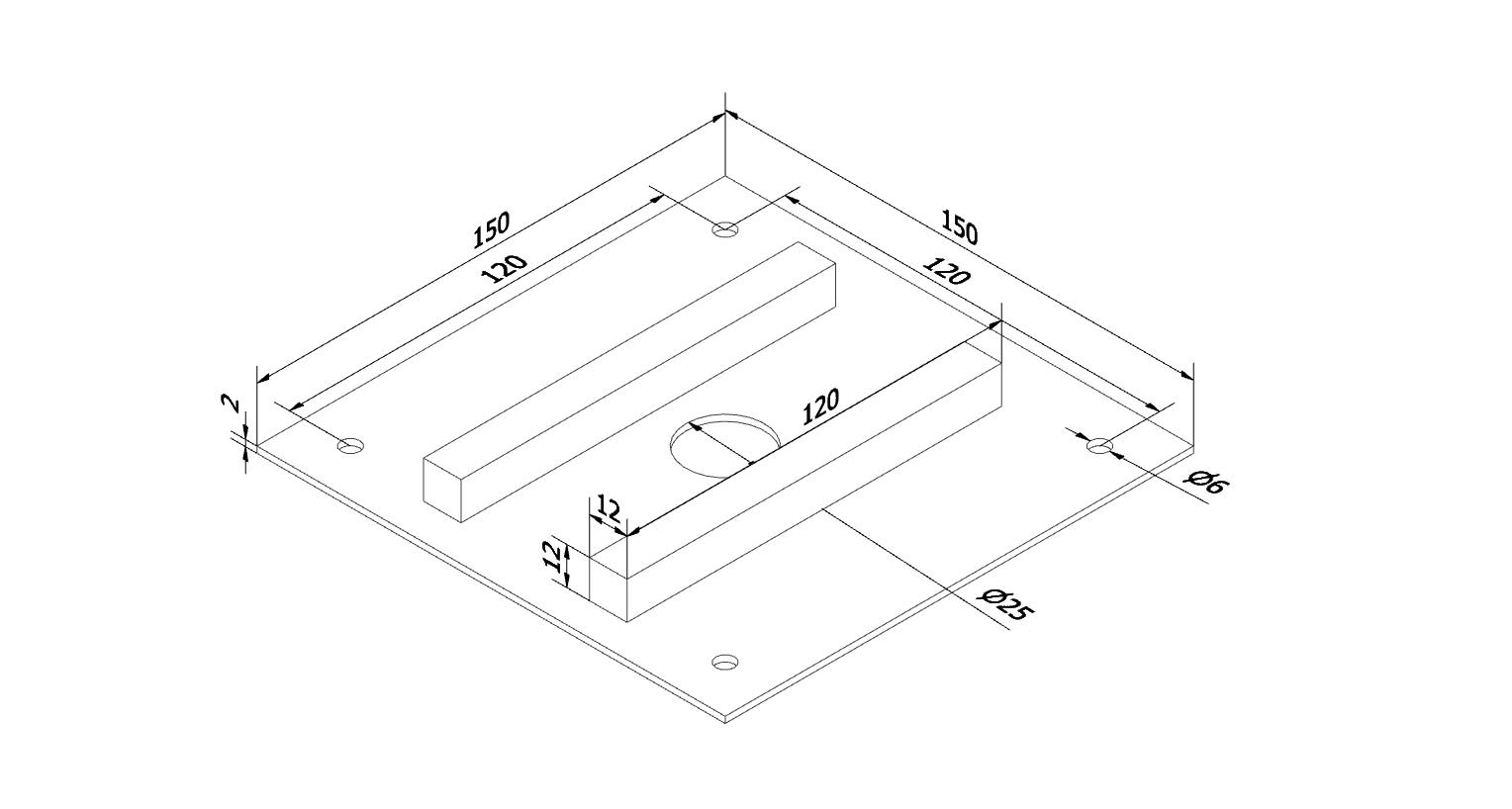

Tartólemez méretek
| AJÁNLATKÉRÉS |
| CIKKSZÁM | LEÍRÁS | |
|---|---|---|
| AIJGO-34 | Személyi földelés teszter duál lábelektródával, RFID olvasóval, LCD kijelzővel, operációs szoftverrel, tartólemezzel és univerzális tartókonzollal | {AIJGO-34} |
| AIJGO-STA | Állvány AIJGO teszterhez | {AIJGO-STA } |
| AIJGO-34/MSW | PieManager management szoftver AIJGO-34-hez és AIJGO-34/COMP-hoz (több teszter vásárlása esetén elegendő és ajánlott egyet venni, hogyha hálózatba fogják kötni őket egymással) | {AIJGO-34/MSW } |
