PROSTAT PGA-710 készlet járás közbeni teszteléshez

Személy és padlóburkolat/lábbeli kombináció feszültségének mérése az ANSI/ESD S20.20 szabvány szerint

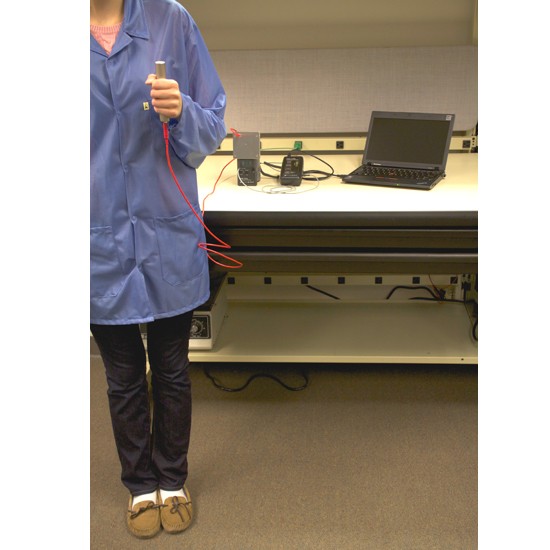

Személy elektrosztatikus feszültségének mérése járás közben
ESD padlók vizsgálata az ANSI/ESD STM 97.2 és IEC 61340-4-5 szabványok szerint
Tartalmazza a Prostat Autoanalysis szoftvert Windows rendszerhez
200 ms-nál (0,2 s) kisebb időállandó
Teljes körű riportkészítés: minimum-, maximum- és átlagfeszültség értékekkel
Pontos hőmérséklet- és relatív páratartalom-mérés
Hordozható elektromos térerősségmérőt és töltéslemez-monitort tartalmaz
Ionizátorok offset feszültségének és kisülési idejének mérése
NIST-re visszavezethető kalibrációs tanúsítvánnyal szállítva

Minden, amire szükség van a járásteszt elvégzéséhez az ANSI/ESD S20.20 szabvány szerint

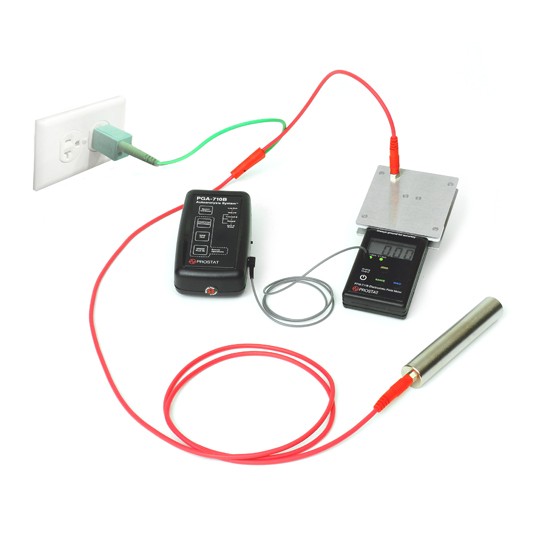

A PGA-710 Walking Test System egy komplett mérőrendszer, amelyet az ANSI/ESD STM97.2 és az IEC 61340-4-5 szabvány szerinti járásteszt elvégzésére terveztek. A rendszer több hordozható mérőeszközből áll, amelyek különféle vizsgálatokra alkalmasak, többek között személyek elektrosztatikus feszültségének mérésére különböző padlóburkolatokkal és lábbelikkel kombinálva.

A készlet tartalma:

  • PGA-712 adatgyűjtő

  • PFM-711B elektromos térerősségmérő

  • CPM-720B töltéslemez-monitor

  • PCS-730B elektrosztatikus töltő

  • kézi elektróda

  • Prostat Autoanalysis Software 2.0 szoftver

Akkumulátor nélküli adatátalakító

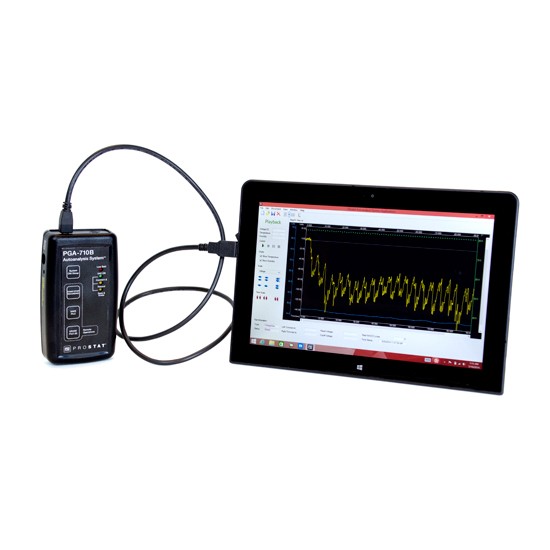

A PGA-712 szabványos USB kapcsolaton keresztül kommunikál a számítógéppel. A készülék a PFM-711B mérőből fogadja a jeleket, majd azokat a számítógép USB-portján keresztül továbbítja az Autoanalysis szoftver felé.

A beépített érzékelő a testfeszültség rögzítése közben pontosan méri és jelenti a hőmérsékletet, valamint a relatív páratartalmat. Az Autoanalysis szoftver segítségével az érzékelő működése egy ismert referenciaértékhez igazítható.

A PGA-712 elvégzi a méréseket és az adatgyűjtést, elemzi az adatokat, grafikonokat készít, majd teljes riportokat generál és nyomtat ki, beleértve a mérés közbeni környezeti hőmérsékletet és relatív páratartalmat is.

Professzionális ESD-elemzés

Az Autoanalysis Software 2.0 automatikusan matematikai és statisztikai elemzéseket végez, hogy segítse az ESD programmenedzsereket és üzemi auditorokat az ESDS érzékeny eszközök kezelésének és mozgatásának elemzésében, valamint a folyamat erősségeinek és gyenge pontjainak azonosításában.

A PGA-712 képes:

  • a járás és állás közbeni testfeszültségek 3-szigma tartományának kiszámítására,

  • a meghatározott testfeszültségek elérésének vagy túllépésének valószínűségi görbéjének megjelenítésére,

  • a feszültségképződés és kisülési idők minimum-, maximum- és átlagértékeinek meghatározására.

A PGA-712 és az Autoanalysis szoftver kompatibilis a Windows 32 bites és 64 bites verzióival, a Windows XP rendszertől egészen a Windows 11-ig.

Elektrosztatikus terek mérése ±20 kV-ig

A PFM-711B egy hordozható, elemmel működő elektromos térerősségmérő, amely ionizált levegő jelenlétében használható elektrosztatikus terek felkutatására és mérésére ±20 kV tartományig.

A CPM-720B egységet a PFM-711B-hez csatlakoztatva a készülék hordozható, elemes töltéslemez-monitorként működik, amely lehetővé teszi ionizátorok balanszírozását az ESD TR53 és ANSI/ESD SP3.3 időszakos ellenőrzési előírások szerint.

További alkalmazási területek

  • lábbeli és padlóburkolat kombinációk vizsgálata

  • ionizációs eszközök és rendszerek offset feszültség- és kisülési teljesítményének mérése

  • munkafelületek feszültségcsökkentésének ellenőrzése

  • gördíthető kocsik vizsgálata

  • technológiai berendezések elektrosztatikus mezőinek rögzítése

  • székek vizsgálata (ülő és álló helyzetben)

  • csomagolóanyagok és csomagolási rendszerek elemzése

  • gyártási segédanyagok és alapanyagok vizsgálata

  • egyéb ESD tesztek és értékelések

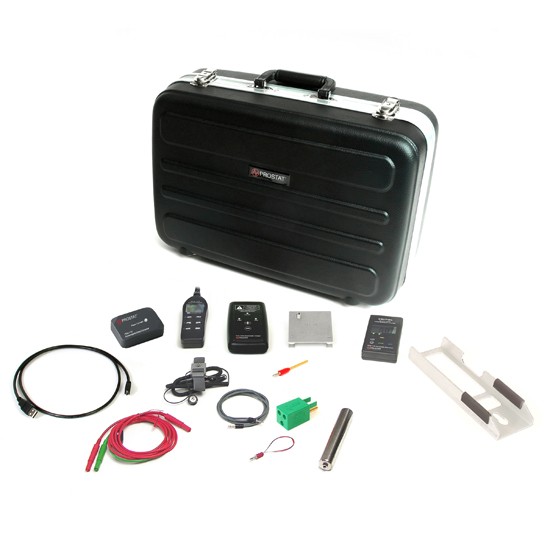

Tartalmazza:

  • PGA-712 Autoanalysis adatkonverter

  • PFM-711B elektrosztatikus térerősségmérő

  • CPM-720B töltéslemez-monitor

  • PCS-730B elektrosztatikus töltő

  • PFK-100H műszertartó állvány

  • PFA-861H kézi elektróda

  • PGA-710CGL töltésgenerálási mérőkábel

  • RH300 digitális pszichrométer

  • PWS-610M szövet csuklópánt (1 db)

  • Q007B központi földelési csatlakozókocka (1 db)

  • Autoanalysis alkalmazásszoftver

  • PIK-110C hordtáska fogantyúval

  • PAB-024 tartozékdoboz

Termékkód Név Ajánlatkérés
PGA-710 Járás közbeni ESD vizsgálórendszer {PGA-710}
